交大研發(fā)可撓式白光LED片狀光源
發(fā)布日期：2015-09-06瀏覽次數(shù)：
據(jù)國(guó)際光學(xué)期刊《OpticsExpress》最新刊載內(nèi)容，國(guó)立交通大學(xué)研究團(tuán)隊(duì)研發(fā)出高效率可撓式白光LED薄片，未來(lái)可望應(yīng)用在大面積照明燈具、穿戴式設(shè)備、顯示器等領(lǐng)域。
通常在提到可撓曲片狀光源時(shí)，較為人熟知的是有機(jī)發(fā)光二極體(OLED)。
這次刊載於《OpticsExpress》的可撓式白光LED尺寸約5x5cm，采用聚亞醯胺(Polyimide，PI)軟性基板，上面覆蓋一層銅箔，透過(guò)微影(photolithography)製程與氧電漿蝕刻製作電極圖案。
研究團(tuán)隊(duì)利用覆晶接合技術(shù)，將81顆1.143x1.143mm大小的藍(lán)光LED芯片，以異方性導(dǎo)電膠(anisotropicconductivefilm)黏著於基板上。
而為了產(chǎn)生白光，LED芯片上需再添加一層聚二甲基矽氧烷(Polydimethylsiloxane，PDMS)螢光粉薄膜，含黃色螢光體“Y3Al5O12：Ce3+”與紅色螢光體“CaAlSiN3：Eu2+”。PDMS無(wú)毒且不可燃，具有高透光度、高穩(wěn)定性與高柔韌性等特點(diǎn)。

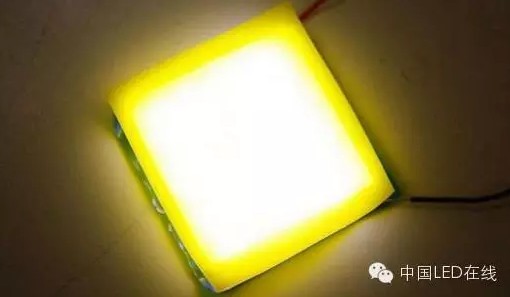

藉由覆晶LED、PI基板與PDMS螢光粉薄膜，成功打造出厚度約6mm的可撓式白光LED薄片，可散發(fā)暖白或冷白光。在色溫3000K與5000K下，最大發(fā)光效率分別可達(dá)81lm/W與120lm/W，不僅發(fā)光效率高，所產(chǎn)生的光源分布也均勻一致，均勻度達(dá)85%。至於可撓曲程度，曲率半徑可達(dá)15mm。
光通量表現(xiàn)在撓曲變化下並無(wú)太大影響，適用於可撓式顯示器及照明燈具上
此外，可撓式白光LED以室內(nèi)溫度攝氏25度，進(jìn)行1，000小時(shí)使用壽命測(cè)試，實(shí)測(cè)結(jié)果為發(fā)光效率耗損2.5%，預(yù)估1萬(wàn)小時(shí)將耗損22%。
盡管使用壽命不如一般LED照明來(lái)得耐久，在持續(xù)提升可撓式白光LED整體表現(xiàn)下，可望進(jìn)一步突破技術(shù)，未來(lái)實(shí)際導(dǎo)入更多應(yīng)用當(dāng)中。
轉(zhuǎn)載來(lái)源：中國(guó)LED網(wǎng)
版權(quán)所有 福建天電光電有限公司閩ICP備18022733號(hào)DESIGN BY UWEB
